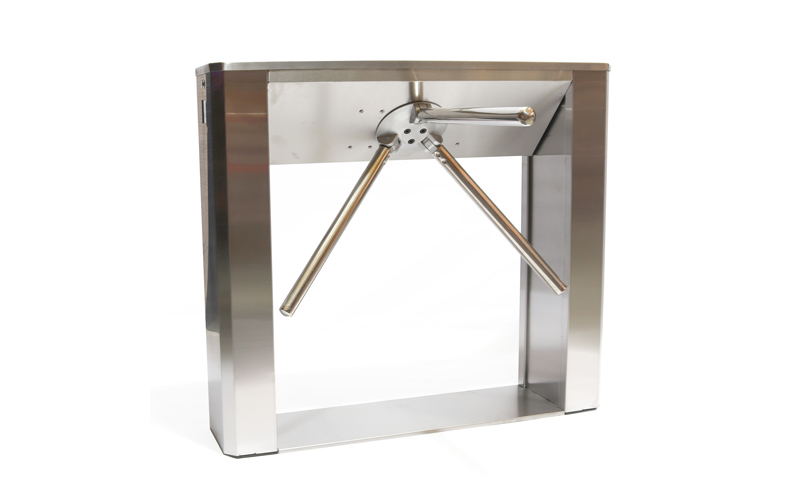

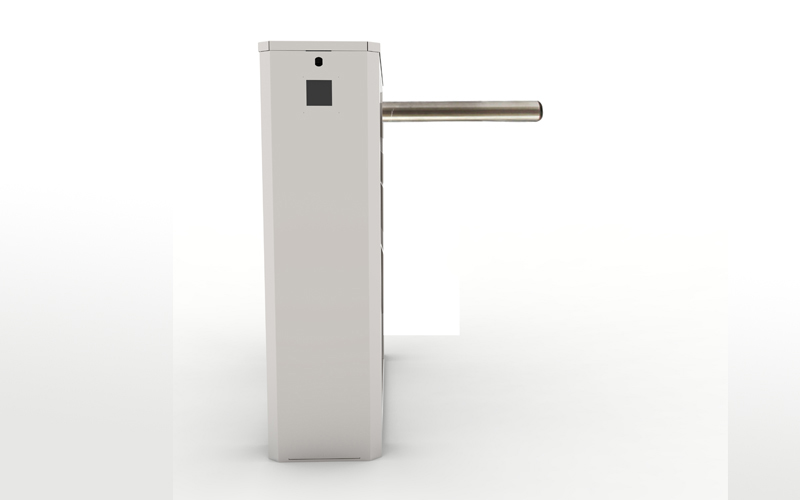

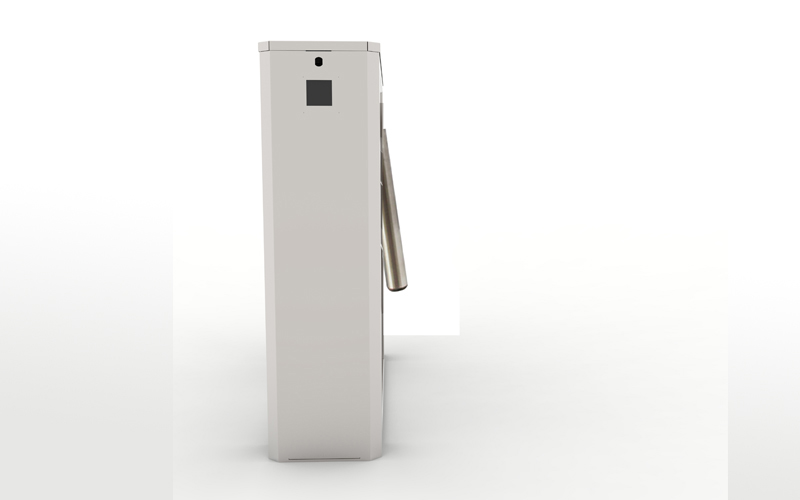

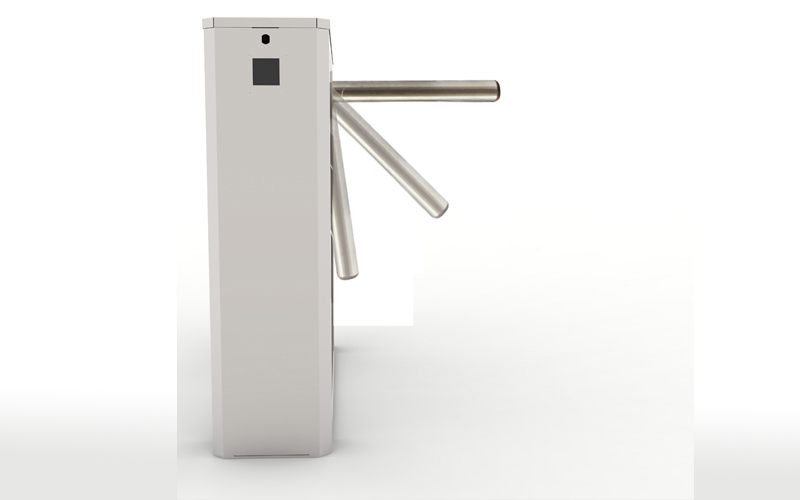

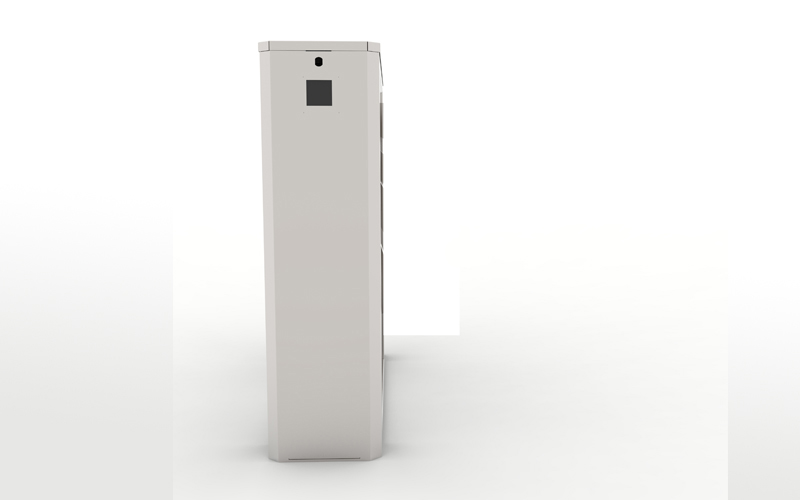

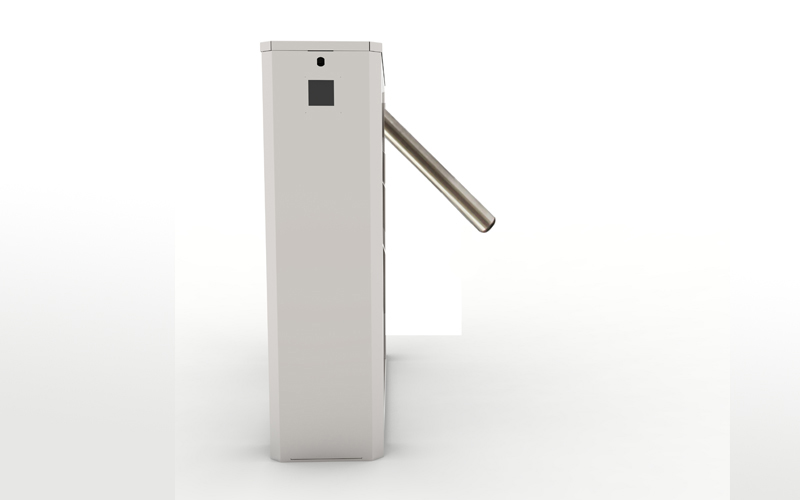

MSD-400

Gabinete construido en acero inoxidable AISI 430.  Estructura interna 2 columnas de refuerzo metálicos pintado al horno

Entrada de alimentación

Posee dos entradas opto acopladas para la habilitación de ambos sentidos de paso en forma independiente una de otra y una entrada más del mismo tipo para la confirmación del paso.

Por tratarse de molinete clase NC el sensor de paso es de Salida Única, pudiendo ser Activo o Pasivo. Esta placa dispone de una bornera con los contactos de 5 Vcc, Gnd y Dato para este sensor.

Dos conectores independientes están disponibles para el manejo de pictograma o semáforo indicadores de acceso. Una señal audible acompaña el cambio de estado para el acceso permitido.

Dispone de dos tiempos diferentes de acceso seleccionables por un Jumper.

Esto nos permite elegir entre un tiempo largo o corto. La activación de los solenoides se produce a través de una señal de 24 Volt con un ciclo de trabajo del 100 % durante 1 segundo, seguido de un ciclo de 50% mientras dure el tiempo de acceso seleccionado, de esta manera se evita un recalentamiento de solenoides en momentos de alto tránsito.

La alimentación del sistema es de 18 VCA.

Posee una fuente conmutada que entrega 12 Vcc regulados disponible en dos salidas, una de las cuales se utiliza para el manejo de brazo colapsable en caso que lo posea el dispositivo de acceso.
